Funzionamento
Il vaso scorre su nastro di trasporto e viene cadenziato da fotocellule che permettono il distanziamento e il corretto posizionamento nelle stazioni presenti.
La stazione di dosatura è dotata di un dosatore volumetrico a funzionamento pneumatico con possibilità di gestire range di dosata da 20 ml. a 640 ml. in unica battuta ed è predisposto per l’inserimento di una tramoggia conica di diverse dimensioni per il pescaggio del prodotto. Talvolta è possibile aspirare il prodotto tramite un tubo flessibile direttamente dallo scarico di un serbatoio. La condizione fondamentale è che il serbatoio si trovi ad un’altezza superiore rispetto al dosatore e che il tubo di aspirazione sia il più corto e diretto possibile, oltre che di sezione corretta in funzione della consistenza del prodotto.
Dopo la dosatura il tappo viene prelevato e posizionato direttaemente sul vaso da un sistema dotato di pick&place e avvitato da un tappatore a testa discendente. In posizione fronte operatore è
presente il quadro elettrico di comando macchina e un nastro di trasporto per il caricamento manuale dei tappi, regolabile in funzione del diametro degli stessi.
Il prodotto finito viene scaricato in tavolo fisso o in alternativa è possibile dotare la macchina con tavoli rotanti di diverse dimensione sia in ingresso e che in uscita prodotto.
Componenti:
* Monoblocco in acciaio inox con porte di accesso alla linea
* Nastro di trasporto con vasi a tapparella mt. 2
* Dosatore volumetrico da 20ml a 680ml
* Nastro di caricamento tappi
* Stazione di Pick&Place per posizionamento tappi con servomotore
* Testa tappatrice discendente
* Tavolo di scarico fisso 400X400
* Quadro elettrico con automazione e pannello touch screen integrato
Specifiche tecniche
Dimensioni: 2.000 X 2.000 X 600 mm
Tipologia vasi: vetro autoportanti
Dimensioni vasi: larghezza max. 80 mm – altezza max. 200 mm
Tipologia tappi: twist off – in plastica – a vite
Dimensioni tappi: Ø max 82 mm
Dosaggio: da 20 ml a 680 ml
Produzione oraria: 800 pz/h circa in base al prodotto e capacità di gestione della macchina da parte dell’operatore
Linea con optional tavoli rotanti in ingresso e in uscita

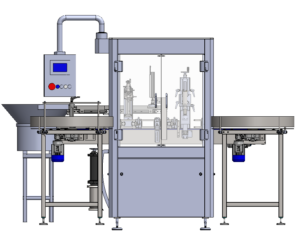

Linea con optional tavoli rotanti e orientatore vibrante per carico tappi – foto fronte
La Linea Easy può essere fornita anche solo nella versione tappatura qualora il cliente disonga già di un sistema di dosaggio prodotto. I vasi in ingresso entrano in macchina da tavolo rotante oppure tramite posizionamento manuale direttamente su nastro di trasporto.
