MONOBLÖCKE CM3 ENGINEERING
Abfüll- und Verschluss Monoblöcke
Betrieb
Die Vase läuft auf einem Förderband und wird von Fotozellen getaktet, die den Abstand und die korrekte Positionierung in den vorhandenen Stationen ermöglichen.
Die Dosierstation ist mit einem pneumatisch betriebenen Volumendosierer ausgestattet, mit der Möglichkeit, Dosierbereiche ab 20 ml bis 640 ml zu verwaltenin einem einzigen Hub und ist für die Aufnahme eines konischen Trichters unterschiedlicher Größe für den Produktdurchzug ausgelegt. Manchmal ist es möglich, das Produkt durch einen Schlauch direkt aus dem Auslass eines Tanks anzusaugen. Grundvoraussetzung ist, dass sich der Tank höher als der Spender befindet und dass die Ansaugleitung möglichst kurz und direkt ist und den richtigen Querschnitt entsprechend der Konsistenz des Produkts hat.
Nach der Dosierung wird der Verschluss aufgenommen und durch ein Pick&Place-System direkt auf das Glas aufgesetzt und durch einen Senkkopfverschließer aufgeschraubt. In der dem Bediener zugewandten Position ist dies der Fall
Präsentieren Sie das elektrische Bedienfeld der Maschine und ein Förderband für die manuelle Beladung der Kappen, das je nach Durchmesser der Kappen einstellbar ist.
Das fertige Produkt wird auf einen festen Tisch entladen. Alternativ besteht die Möglichkeit, die Maschine mit Drehtischen unterschiedlicher Größe sowohl für den Produkteinlauf als auch für den Produktauslauf auszustatten.

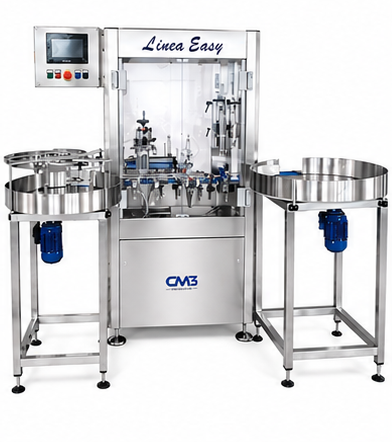

Bestandteile:
- Monoblock aus Edelstahl mit Zugangstüren zur Anlage
- Drehtisch mit einem Durchmesser von 800. Möglichkeit, verschiedene Durchmesser zu haben
- Förderband mit Verschlusstöpfen mt. 2
- Von 1 bis 6 Dosiereinheiten, je nach Bedarf.
- Volumen jedes Spenders von 5 ML bis zu 1300 ml
- Automatisches Kappenladeband
- Pick&Place-Station für die Positionierung der Verschlüsse mit Servomotor
- Absteigender Verschließkopf
- Rotierender Entladetisch mit Durchmesser 800. Möglichkeit, verschiedene Durchmesser zu haben
- Elektrische Schalttafel mit Automatisierung und integriertem Touchscreen-Panel
Technische Daten
- Abmessungen: Länge 2.800 Höhe 1.800
- Gefäßtyp: selbsttragendes Glas
- Abmessungen des Gefäßes: Breite max. 80 mm – Höhe max. 200 mm
- Art der Verschlüsse: abdrehbar – Kunststoff – aufschraubbar
- Deckelabmessungen: Ø max. 82 mm
- Stundenleistung: bis ca. 2100 Stück/h je nach Produkt und Bedienungskapazität der Maschine
